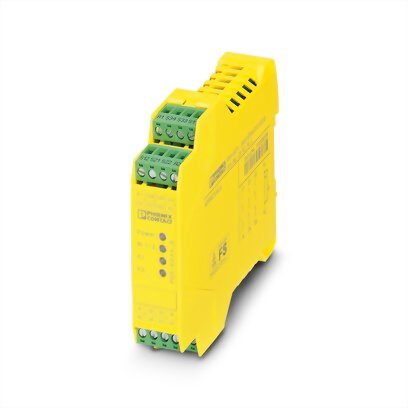

3A1B安全繼電器
安全電器用於急停和安全門監控，安全等級可達EN ISO 13849標準的SIL 3或Cat.4、PLe，雙通道運行，3個啟動電流通路，24v AC/DC額定輸入電壓，熱插拔螺釘是接線端子。
型號 :
PSR-SCP- 24UC/ESA4/3X1/1X2/B
適合機械製造的緊湊型模組化安全技術
作為機械製造商，您必定深知市場上對機械的各種不同且多變的要求。其中，功能安全一向扮演重要角色。在這個方面，標準和法規指令有重要貢獻。利用 PSR 安全繼電器，您可以建立優勢眾多的全新安全概念：
- 與多種感測器和執行器相容，應用範圍廣，尤其是在機械製造應用中
- 可實現符合 ISO 13849 規定性能等級 e 以及 IEC 62061 標準 SILCL 3 的應用
- 我們所有的安全產品均通過 TÜV 認證，針對全球多個市場可提出多項核准
- 安全繼電器採用菲尼克斯電氣的繼電器技術（繼電器技術相關連結），具有強制導向接點，可提供最大功能安全
- 安全繼電器總寬度自 6 mm 起，並具有一個釋放路徑，適合用於模組化安全概念
| 额定输入电压 UN | 24 V AC/DC |
| 以UN为参考的输入电压范围 | 0.85 ... 1.1 |
| UN下的典型输入电流 | 140 mA AC |
| 65 mA DC | |
| 输入／启动和回馈电路的电压 | 大约 24 V DC |
| 典型响应时间 | 100 ms (自动启动) |
| 典型释放时间 | 45 ms (单通道) |
| 10 ms (双通道) | |
| 并行 | ∞ |
| 恢复时间 | 1 s |
| 保护电路 | 浪涌保护; 抑制二极管 |
| 允许的导线最大总电阻 | 大约 50 Ω (UN下的输入和启动电路) |
| 工作电压显示 | 绿色LED |
| 状态显示 | LED 绿色 |
| 触点类型 | 3路常开安全触点输出 |
| 1个信号传输电流通路 | |
| 触点材料 | AgSnO2，+ 0.2 µm Au |
| 最大切换电压 | 250 V AC/DC |
| 最小切换电压 | 15 V AC/DC |
| 限制连续电流 | 6 A (N/O触点) |
| 最大启动电流 | 6 A |
| 最小冲击电流 | 25 mA |
| 总电流值的平方 | 72 A2 (ITH2 = I12 + I22 + I32) |
| 最大额定功率值（电阻负载） | 144 W (24VDC，t=0ms) |
| 288 W (48VDC，t=0ms) | |
| 77 W (110VDC，t=0ms) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250 V AC，τ = 0 ms) | |
| 最大额定功率值（电感负载） | 48 W (24 V DC， τ = 40 ms) |
| 40 W (48V DC，τ=40ms) | |
| 35 W (110V DC，τ=40ms) | |
| 33 W (220V DC，τ=40ms) | |
| 最低通断容量 | 0.4 W |
| 通断容量（360/h周期） | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| 通断容量（3600/h周期） | 3 A (24 V (DC13)) |
| 3 A (230 V (AC 15)) | |
| 输出熔断器 | 10 A gL/gG NEOZED (N/O触点) |
| 6 A gL/gG NEOZED (常闭触点) |
典型安全繼電器 PSRclassic
典型安全繼電器 PSRclassic 特色在於具有眾多功能和類型。外殼寬度符合市面常見標準。
- 安全功能種類眾多，例如急停功能、光柵、安全門、雙手控制和更多其他應用
- 外殼寬度自 17.5 mm 起
- 產品種類選擇眾多
- 可提供多達 8 個釋放路徑
- 螺釘連接方式和回拉式彈簧連接
