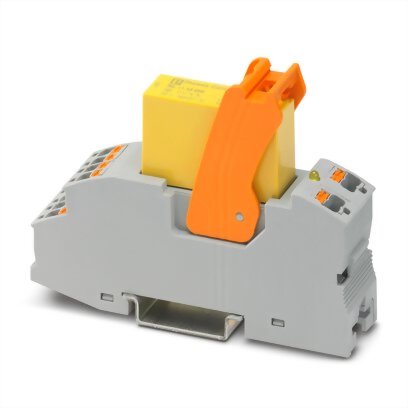

3A1B 繼電器模塊
1148703
型號 :
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

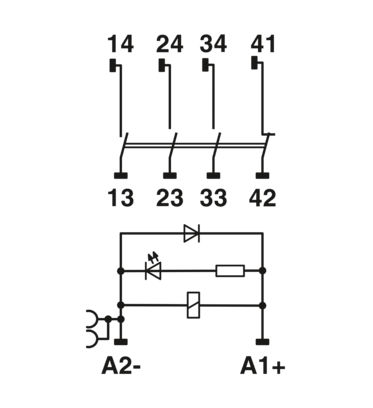

採用插拔是連接的繼電器模塊，包括:繼電器底座及狀態LED、續流二集管和固定夾，安全繼電器帶機械連鎖觸點(符合 DIN EN 61810-3標準)，觸點類型:3個常開觸點和1個常閉觸點，輸入電壓:24VDC
| 额定输入电压 UN | 24 V DC |
| UN下的典型输入电流 | 17 mA |
| UN的输入功耗 | 0.4 W |
| 典型响应时间 | 10 ms |
| 典型释放时间 | 15 ms |
| 线圈电压 | 24 V DC |
| 保护电路 | 阻尼二极管 |
| 状态显示 | LED 黄色 |
| 触点类型 | 3个常开触点，1个常闭触点 |
| 开关触点类型 | 单触点 |
| 驱动和功能 | 单稳态 |
| 触点材料 | AgSnO，镀硬质金 |
| 最大切换电压 | 250 V AC |
| 300 V DC | |
| 最小切换电压 | 10 V (5 mA) |
| 限制连续电流 | 6 A |
| 最大启动电流 | 35 A (20 ms) |
| 最小切换电流 | 5 mA (10 V) |
| 最大额定功率值（电阻负载） | 144 W (24 V DC) |
| 100 W (48 V DC) | |
| 75 W (60 V DC) | |
| 55 W (110 V DC) | |
| 50 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| 开关容量 | 2 A (24 V, DC13) |
| 3 A (230 V, AC15) | |
| 符合EN 61810-3标准的机械连锁触点 | A型 |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 硬导线横截面 | 0.14 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 0.14 mm² ... 1.5 mm² (带塑料套管的冷压头) | |
| 0.14 mm² ... 1 mm² (带塑料绝缘套管的套管，双位端子上有两条导线) | |
| 可连接导向横截面 AWG | 26 ... 16 (刚性) |
| 26 ... 16 (柔性) |
| 测试电压 | 4 kVrms (50 Hz，1分钟，线圈/触点) |
| 测试电压 | 1.5 kVrms (50 Hz，1分钟，打开的触点) |
| 测试电压 | 2.5 kVrms (50 Hz，1分钟，中间的触点：7、8至9、10) |
| 测试电压 | 4 kVrms (50 Hz，1分钟，中间的触点：其他所有触点) |
| 额定绝缘电压 | 250 V AC |
| 额定过电压 | 4 kV |
