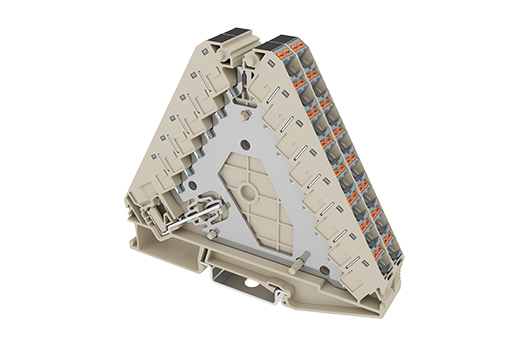

DPD 系列的輸入和輸出端子均為 PID 結構，接線簡便，操作方便。

此系列的 DPD6 採用高密度多層設計，可在有限的空間內使用。

•
  一般資訊
  • 產品概述

  • Potential distributors Terminal Block, Push-in Design

  • 產品長敘述

  • Potential distributors Terminal Block, Push-in Design, Width: 8.3mm, 300V, 25A

  • 產品類型

  • Potential distributors Terminal Block

  • 產品顏色

  • Beige (default)

  • 接線方式

  • Push-in Design

  • 產品長度 (mm)

  • 100

  • 產品寬度 (mm)

  • 8.3

  • 產品高度 (mm)

  • 86

  • 產品層數

  • Eight level

  • 連接點數

  • 29
•
  材料資訊
  • 絕緣材料

  • PA

  • 絕緣材料組別

  • I

  • 阻燃等級，符合UL94

  • V0

  • 絕緣阻抗

  • ≥500MΩ at DC 500V
•
  連接數據-IEC
  • 額定電壓 (V)

  • Line Side：250 Load Side：250

  • 額定電流 (A)

  • Line Side：32 Load Side：17.5

  • 額定電壓 (III/3)(V)

  • Line Side：250 Load Side：250

  • 額定沖擊電壓 (III/3)(KV)

  • Line Side：4 Load Side：4

  • 最小硬質導線橫截面積 (mm²)

  • Line Side：0.2 Load Side：0.14

  • 最大硬質導線橫截面積 (mm²)

  • Line Side：6 Load Side：2.5

  • 最小柔性導線橫截面積 (mm²)

  • Line Side：0.2 Load Side：0.14

  • 最大柔性導線橫截面積 (mm²)

  • Line Side：6 Load Side：2.5

  • 柔性導線橫截面積，最小管狀裸端子 (mm²)

  • Line Side：0.25 Load Side：0.25

  • 柔性導線橫截面積，最大管狀裸端子 (mm²)

  • Line Side：6 Load Side：1.5

  • 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)

  • Line Side：0.25 Load Side：0.25

  • 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)

  • Line Side：6 Load Side：1.5

  • 剝線長度 (mm)

  • Line Side：14~15 Load Side：10~11

  • 安裝軌道

  • TS-35

  • 是否需要邊蓋

  • YES

  • 是否接地

  • NO
•
  連接數據-UL
  • 額定電壓 (UL/CUL標準B組)(V)

  • Line Side：300 Load Side：300

  • 額定電流 (UL/CUL標準B組)(A)

  • Line Side：25 Load Side：15

  • 額定電壓 (UL/CUL標準D組)(V)

  • Line Side：300 Load Side：300

  • 額定電流 (UL/CUL標準D組)(A)

  • Line Side：25 Load Side：15

  • 最小硬質導線(AWG)，符合UL/CUL

  • Line Side：24 Load Side：26

  • 最大硬質導線(AWG)，符合UL/CUL

  • Line Side：10 Load Side：14
•
  環境與安全
  • 手背防護

  • YES

  • 手指防護

  • YES

  • 最高工作溫度 (°C)

  • 120

  • 最低工作溫度 (°C)

  • -40
•
  UL認證參數
  • 線徑範圍B組 (AWG)

  • Line Side：24-10 Load Side：26-14

  • 額定電壓B組 (V)

  • Line Side：300 Load Side：300

  • 額定電流B組 (A)

  • Line Side：25 Load Side：15

  • 線徑範圍D組 (AWG)

  • Line Side：24-10 Load Side：26-14

  • 額定電壓D組 (V)

  • Line Side：300 Load Side：300

  • 額定電流D組 (A)

  • Line Side：25 Load Side：15
•
  CUL認證參數
  • 線徑範圍B組 (AWG)

  • Line Side：24-10 Load Side：26-14

  • 額定電壓B組 (V)

  • Line Side：300 Load Side：300

  • 額定電流B組 (A)

  • Line Side：25 Load Side：15

  • 線徑範圍D組(AWG)

  • Line Side：24-10 Load Side：26-14

  • 額定電壓D組 (V)

  • Line Side：300 Load Side：300

  • 額定電流D組 (A)

  • Line Side：25 Load Side：15

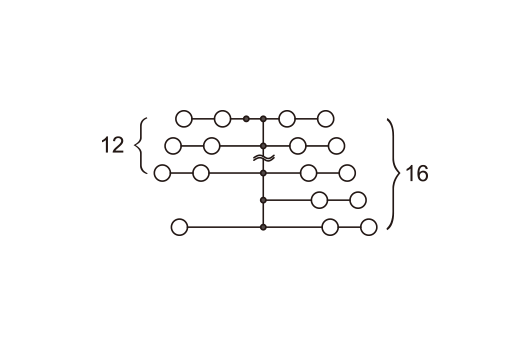

連接點數原為28點，經插接橋可擴展至80點以上，並配備紅藍端子排，可直觀識別電正負極，減少人工接線錯誤。
