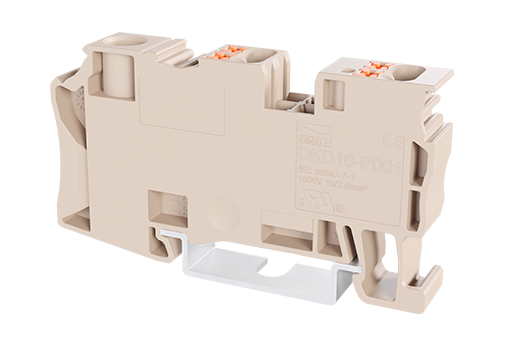

10mm電源分配端子台

10mm轉2.5mm*4孔

型號 : DKD10-P001

數量 :

DKD 系列提供多點電位分配，可用於電源線管理和配置。

DKD 系列的輸入端子採用螺絲式接線結構。

螺絲連接結構耐振動、防鬆動，接觸面積大，使電力傳輸更穩定。

輸出端子採用 PID 結構，無需工具即可直接使用實心線或有套線進行接線。

PID 連接結構可快速接線，大幅縮短接線時間。

此外，這些系列提供不同的顏色來區分應用。

一般資訊
- 產品概述
- Potential collective Terminal Block, Screw Connection /Push-in Design
- 產品長敘述
- Potential collective Terminal Block, Screw Connection /Push-in Design, Width:10.20mm, M4, 600V, 60A
- 產品類型
- Potential collective Terminal Block
- 產品顏色
- Beige (default)
- 接線方式
- Screw Connection /Push-in Design
- 固定方式
- Rail Mounting
- 產品長度 (mm)
- 65.4
- 產品寬度 (mm)
- 10.2
- 產品高度 (mm)
- 35.8/ 37.3（TS-35N）/ 44.8（TS-35/15N）
- 產品層數
- Single level
- 連接點數
- 5
材料資訊
- 絕緣材料
- PA
- 絕緣材料組別
- I
- 阻燃等級，符合UL94
- V0
- 絕緣阻抗
- ≧500MΩ at DC 500V
連接數據-IEC
- 額定電壓 (V)
- 1000
- 額定電流 (A)
- 57/24
- 額定電壓 (III/3)(V)
- 1000
- 額定沖擊電壓 (III/3)(KV)
- 8
- 最小硬質導線橫截面積 (mm²)
- 0.5/0.14
- 最大硬質導線橫截面積 (mm²)
- 10/4
- 最小柔性導線橫截面積 (mm²)
- 0.5/0.14
- 最大柔性導線橫截面積 (mm²)
- 10/2.5
- 柔性導線橫截面積，最小管狀裸端子 (mm²)
- 0.5/0.25
- 柔性導線橫截面積，最大管狀裸端子 (mm²)
- 10/2.5
- 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)
- 0.5/0.25
- 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)
- 10/2.5
- 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)
- 0.5
- 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)
- 0.5
- 螺紋規格
- M4
- 一字螺絲刀規格 (刃厚__x刃寬__)(mm)
- 0.6x3.5/ PH1
- 建議最小扭矩 (N.m)
- 1.2
- 建議最大扭矩 (N.m)
- 1.5
- 剝線長度 (mm)
- 12~14 9~10
- 安裝軌道
- TS-35N、TS-35/15N
- 是否需要邊蓋
- NO
- 是否接地
- NO
連接數據-UL
- 額定電壓 (UL/CUL標準B組)(V)
- 600
- 額定電流 (UL/CUL標準B組)(A)
- 60/20
- 額定電壓 (UL/CUL標準C組)(V)
- 600
- 額定電流 (UL/CUL標準C組)(A)
- 60/20
- 最小硬質導線(AWG)，符合UL/CUL
- 20/26
- 最大硬質導線(AWG)，符合UL/CUL
- 6/12
- 最小多芯導線(AWG)，符合UL/CUL
- 20/26
- 最大多芯導線(AWG)，符合UL/CUL
- 6/12
環境與安全
- 手背防護
- YES
- 手指防護
- YES
- 最高工作溫度 (°C)
- 120
- 最低工作溫度 (°C)
- -40
