DPD 系列的輸入端子採用直插式接線結構。

輸入及輸出端子採用 PID 結構，無需工具即可直接使用實心線或有套線進行接線。

PID 連接結構可快速接線，大幅縮短接線時間。

此外，這些系列提供不同的顏色來區分應用。

•
  一般資訊
  • 產品概述

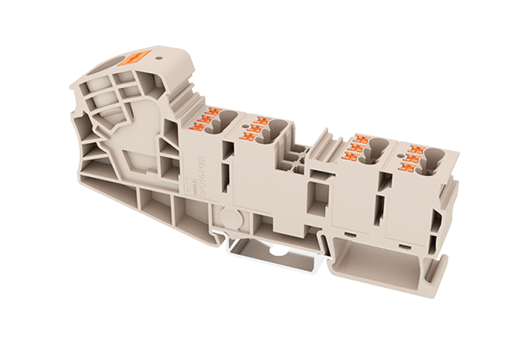

  • Potential collective Terminal Block, Push-in Design

  • 產品長敘述

  • Potential collective Terminal Block, Push-in Design, Width：15.30mm, 600V, 80A

  • 產品類型

  • Potential collective Terminal Block

  • 產品顏色

  • Beige (default)

  • 接線方式

  • Push-in Design

  • 產品長度 (mm)

  • 108

  • 產品寬度 (mm)

  • 15.3

  • 產品高度 (mm)

  • 51.5

  • 產品層數

  • Single level

  • 連接點數

  • 13
•
  材料資訊
  • 絕緣材料

  • PA

  • 絕緣材料組別

  • I

  • 阻燃等級，符合UL94

  • V0

  • 絕緣阻抗

  • ≥500MΩ at DC 500V
•
  連接數據-IEC
  • 額定電流 (A)

  • Line Side: 76 / Load Side: 24

  • 額定電壓 (III/3)(V)

  • 1000

  • 額定沖擊電壓 (III/3)(KV)

  • Line Side: 8 / Load Side: 6

  • 最小硬質導線橫截面積 (mm²)

  • Line Side: 0.5 / Load Side: 0.14

  • 最大硬質導線橫截面積 (mm²)

  • Line Side: 25 / Load Side: 4

  • 最小柔性導線橫截面積 (mm²)

  • Line Side: 0.5 / Load Side: 0.14

  • 最大柔性導線橫截面積 (mm²)

  • Line Side: 16 / Load Side: 2.5

  • 柔性導線橫截面積，最小管狀裸端子 (mm²)

  • Line Side: 0.5 / Load Side: 0.25

  • 柔性導線橫截面積，最大管狀裸端子 (mm²)

  • Line Side: 16 / Load Side: 2.5

  • 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)

  • Line Side: 0.5 / Load Side: 0.25

  • 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)

  • Line Side: 16 / Load Side: 2.5

  • 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)

  • Line Side: 1.5 / Load Side: 0.5

  • 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)

  • Line Side: 4 / Load Side: 0.5

  • 安裝軌道

  • TS-35
•
  連接數據-UL
  • 額定電壓 (UL/CUL標準B組)(V)

  • 600

  • 額定電流 (UL/CUL標準B組)(A)

  • 80（Line） 20（Load）

  • 額定電壓 (UL/CUL標準C組)(V)

  • 600

  • 額定電流 (UL/CUL標準C組)(A)

  • 80（Line） 20（Load）

  • 額定電壓 (UL/CUL標準D組)(V)

  • 600

  • 額定電流 (UL/CUL標準D組)(A)

  • 5

  • 最小硬質導線(AWG)，符合UL/CUL

  • Line Side: 20 / Load Side: 26

  • 最大硬質導線(AWG)，符合UL/CUL

  • Line Side: 4 / Load Side: 12

  • 最小多芯導線(AWG)，符合UL/CUL

  • Line Side: 20 / Load Side: 26

  • 最大多芯導線(AWG)，符合UL/CUL

  • Line Side: 4 / Load Side: 12
•
  環境與安全
  • 手背防護

  • YES

  • 手指防護

  • YES

  • 最高工作溫度 (°C)

  • 120

  • 最低工作溫度 (°C)

  • -40
•
  UL認證參數
  • 線徑範圍B組 (AWG)

  • Line Side：20~4 / Load Side: 26~12

  • 額定電壓B組 (V)

  • 600

  • 額定電流B組 (A)

  • Line Side：80 / Load Side: 20

  • 線徑範圍C組 (AWG)

  • Line Side：20~4 / Load Side: 26~12

  • 額定電壓C組 (V)

  • 600

  • 額定電流C組 (A)

  • Line Side：80 / Load Side: 20
•
  CUL認證參數
  • 線徑範圍B組 (AWG)

  • Line Side：20~4 / Load Side: 26~12

  • 額定電壓B組 (V)

  • 600

  • 額定電流B組 (A)

  • Line Side：80 / Load Side: 20

  • 線徑範圍C組 (AWG)

  • Line Side：20~4 / Load Side: 26~12

  • 額定電壓C組 (V)

  • 600

  • 額定電流C組 (A)

  • Line Side：80 / Load Side: 20

DKD35、DPD10 和 DPD16 系列的輸入端子提供 60A 至 120A 的電流，輸出端子提供 4 至 12 個連接點，以滿足各種電位分配的需求並可透過短路片等電位連接。

DKD 和 DPD 系列均可配備不同顏色的號碼牌標籤，易於安裝，使端子台清晰易識別。此標記系統使端子台更易於識別和安裝，節省接線時的操作時間。
