  一般資訊
  • 產品概述

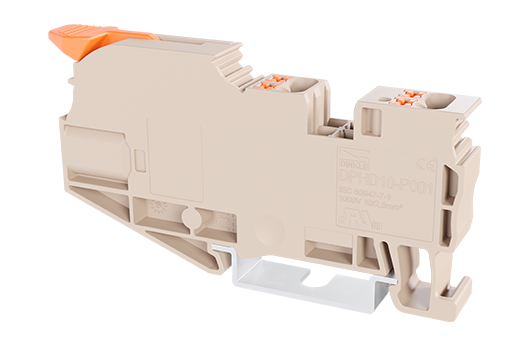

  • Potential collective Terminal Block, Push-in Design

  • 產品長敘述

  • Potential collective Terminal Block, Push-in Design, Width:10.20mm, 600V, 60A

  • 產品類型

  • Potential collective Terminal Block

  • 產品顏色

  • Beige (default)

  • 接線方式

  • Push-in Design

  • 固定方式

  • Rail Mounting

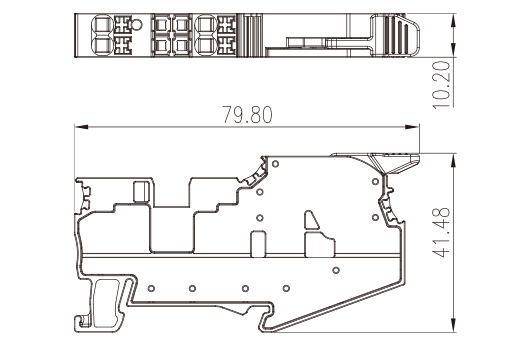

  • 產品長度 (mm)

  • 79.8

  • 產品寬度 (mm)

  • 41.5

  • 產品高度 (mm)

  • 41.5/ 43（TS-35N）/ 50.5（TS-35/15N）

  • 產品層數

  • Single level

  • 連接點數

  • 5
•
  材料資訊
  • 絕緣材料

  • PA

  • 絕緣材料組別

  • I

  • 阻燃等級，符合UL94

  • V0

  • 絕緣阻抗

  • ≧500MΩ at DC 500V
•
  連接數據-IEC
  • 額定電壓 (V)

  • 1000

  • 額定電流 (A)

  • 57/24

  • 額定電壓 (III/3)(V)

  • 1000

  • 額定沖擊電壓 (III/3)(KV)

  • 8

  • 最小硬質導線橫截面積 (mm²)

  • 0.5/0.14

  • 最大硬質導線橫截面積 (mm²)

  • 10/4

  • 最小柔性導線橫截面積 (mm²)

  • 0.5/0.14

  • 最大柔性導線橫截面積 (mm²)

  • 10/2.5

  • 柔性導線橫截面積，最小管狀裸端子 (mm²)

  • 0.5/0.25

  • 柔性導線橫截面積，最大管狀裸端子 (mm²)

  • 10/2.5

  • 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)

  • 0.5/0.25

  • 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)

  • 10/2.5

  • 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)

  • 1.5/0.5

  • 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)

  • 4/0.5

  • 一字螺絲刀規格 (刃厚__x刃寬__)(mm)

  • 0.6X3.5/1X5.5

  • 剝線長度 (mm)

  • 12~14 9~10

  • 安裝軌道

  • TS-35N、TS-35/15N

  • 是否需要邊蓋

  • NO

  • 是否接地

  • NO
•
  連接數據-UL
  • 額定電壓 (UL/CUL標準B組)(V)

  • 600

  • 額定電流 (UL/CUL標準B組)(A)

  • 60/20

  • 額定電壓 (UL/CUL標準C組)(V)

  • 600

  • 額定電流 (UL/CUL標準C組)(A)

  • 60/20

  • 最小硬質導線(AWG)，符合UL/CUL

  • 20/26

  • 最大硬質導線(AWG)，符合UL/CUL

  • 6/12

  • 最小多芯導線(AWG)，符合UL/CUL

  • 20/26

  • 最大多芯導線(AWG)，符合UL/CUL

  • 6/12
•
  環境與安全
  • 手背防護

  • YES

  • 手指防護

  • YES

  • 最高工作溫度 (°C)

  • 120

  • 最低工作溫度 (°C)

  • -40

DKD35、DPD10 和 DPD16 系列的輸入端子提供 60A 至 120A 的電流，輸出端子提供 4 至 12 個連接點，以滿足各種電位分配的需求並可透過短路片等電位連接。

DKD 和 DPD 系列均可配備不同顏色的號碼牌標籤，易於安裝，使端子台清晰易識別。此標記系統使端子台更易於識別和安裝，節省接線時的操作時間。
