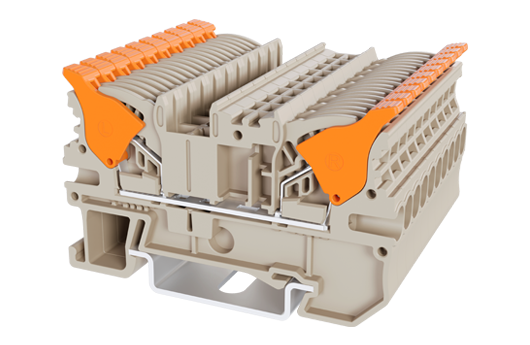

本產品採用符合人體工學設計的槓桿式設計，操作簡單、省時，接線快捷，提供高可靠性連接，確保系統整體高效運作。

槓桿式推入式設計連接無需任何工具即可輕鬆插入實心線或帶套圈的絞合線，節省接線時間，並透過槓桿輕鬆釋放導線，無需工具。

推入式連接技術使實心線和帶套圈的導線均可輕鬆插入夾具。槓桿式設計確保插入導線的可靠接觸和長期穩定性。

• 一般資訊
  • 產品概述

  • Single level Feed-Through Terminal Block, Push-in Design

  • 產品長敘述

  • Single level Feed-Through Terminal Block, Push-in Design, Width : 5.10mm, 600V, 20A

  • 產品類型

  • Single level Feed Through Terminal Block

  • 產品顏色

  • Beige (default)

  • 接線方式

  • Push-in Design

  • 固定方式

  • Rail Mounting

  • 產品長度 (mm)

  • 61

  • 產品寬度 (mm)

  • 5.1

  • 產品高度 (mm)

  • 37.4/ 38.9（TS-35N）/46.4（TS-35/15N）

  • 產品層數

  • Single level

  • 連接點數

  • 2
•
  材料資訊
  • 絕緣材料

  • PA

  • 絕緣材料組別

  • I

  • 阻燃等級，符合UL94

  • V0

  • 絕緣阻抗

  • ≧500MΩ at DC 500V
•
  連接數據-IEC
  • 額定電壓 (V)

  • 800

  • 額定電流 (A)

  • 24

  • 額定電壓 (III/3)(V)

  • 800

  • 額定沖擊電壓 (III/3)(KV)

  • 8

  • 最小硬質導線橫截面積 (mm²)

  • 0.14

  • 最大硬質導線橫截面積 (mm²)

  • 4

  • 最小柔性導線橫截面積 (mm²)

  • 0.14

  • 最大柔性導線橫截面積 (mm²)

  • 2.5

  • 柔性導線橫截面積，最小管狀裸端子 (mm²)

  • 0.25

  • 柔性導線橫截面積，最大管狀裸端子 (mm²)

  • 2.5

  • 柔性導線橫截面積，最小管狀預絕緣端子 (mm²)

  • 0.25

  • 柔性導線橫截面積，最大管狀預絕緣端子 (mm²)

  • 2.5

  • 具有相同截面積的二根柔性導線，最小雙線管狀預絕緣端子 (mm²)

  • 0.5

  • 具有相同截面積的二根柔性導線，最大雙線管狀預絕緣端子 (mm²)

  • 0.5

  • 一字螺絲刀規格 (刃厚__x刃寬__)(mm)

  • 0.6x3.5

  • 剝線長度 (mm)

  • 10~11

  • 安裝軌道

  • TS-35N、TS-35/15N

  • 是否需要邊蓋

  • YES

  • 是否接地

  • NO
•
  連接數據-UL
  • 額定電壓 (UL/CUL標準B組)(V)

  • 600

  • 額定電流 (UL/CUL標準B組)(A)

  • 20

  • 額定電壓 (UL/CUL標準C組)(V)

  • 600

  • 額定電流 (UL/CUL標準C組)(A)

  • 20

  • 額定電流 (UL/CUL標準D組)(A)

  • 600

  • 額定電壓 (UL/CUL標準E組)(V)

  • 5

  • 最小硬質導線(AWG)，符合UL/CUL

  • 26

  • 最大硬質導線(AWG)，符合UL/CUL

  • 12

  • 最小多芯導線(AWG)，符合UL/CUL

  • 26

  • 最大多芯導線(AWG)，符合UL/CUL

  • 12
•
  環境與安全
  • 手背防護

  • YES

  • 手指防護

  • YES

  • 最高工作溫度 (°C)

  • 120

  • 最低工作溫度 (°C)

  • -40
•
  UL認證參數
  • 線徑範圍B組 (AWG)

  • 26~12

  • 額定電壓B組 (V)

  • 600

  • 額定電流B組 (A)

  • 20

  • 線徑範圍C組 (AWG)

  • 26~12

  • 額定電壓C組 (V)

  • 600

  • 額定電流C組 (A)

  • 20

  • 線徑範圍D組 (AWG)

  • 26~12

  • 額定電壓D組 (V)

  • 600

  • 額定電流D組 (A)

  • 5
•
  CUL認證參數
  • 線徑範圍B組 (AWG)

  • 26~12

  • 額定電壓B組 (V)

  • 600

  • 額定電流B組 (A)

  • 20

  • 線徑範圍C組 (AWG)

  • 26~12

  • 額定電壓C組 (V)

  • 600

  • 額定電流C組 (A)

  • 20

  • 線徑範圍D組(AWG)

  • 26~12

  • 額定電壓D組 (V)

  • 600

  • 額定電流D組 (A)

  • 5

免工具推入式（PID）

橫向直插式進線

完美的操作體驗
